當(dāng)電解液的溫度從20度上升到30度，陽(yáng)極氧化膜的溶解速度約增加3倍。隨電流密度的增加，五金制品被養(yǎng)護(hù)的金屬量、表面生成的鋁陽(yáng)極氧化膜厚度都隨著增加。（導(dǎo)讀：影響陽(yáng)極氧化膜質(zhì)量的因素 http://www.whsygw.com/Article/yingxiangyangjiyangh_1.html）硫酸濃度對(duì)陽(yáng)極氧化膜厚度的影響不大，為獲得中等厚度、多孔而易于著色和封閉、抗蝕性較高的膜層，濃度最好為15%-20%；溶液用去離子水要求氯離子<15mg/L、鐵離子<1mg/L、硫酸根離子<30mg/L，電阻率為5×10的5-6次方Ω·cm；溶液中雜質(zhì)允許的最大含量鋁離子20g/L，銅離子2g/L，鐵離子5g/L，氯離子0.1g/L。

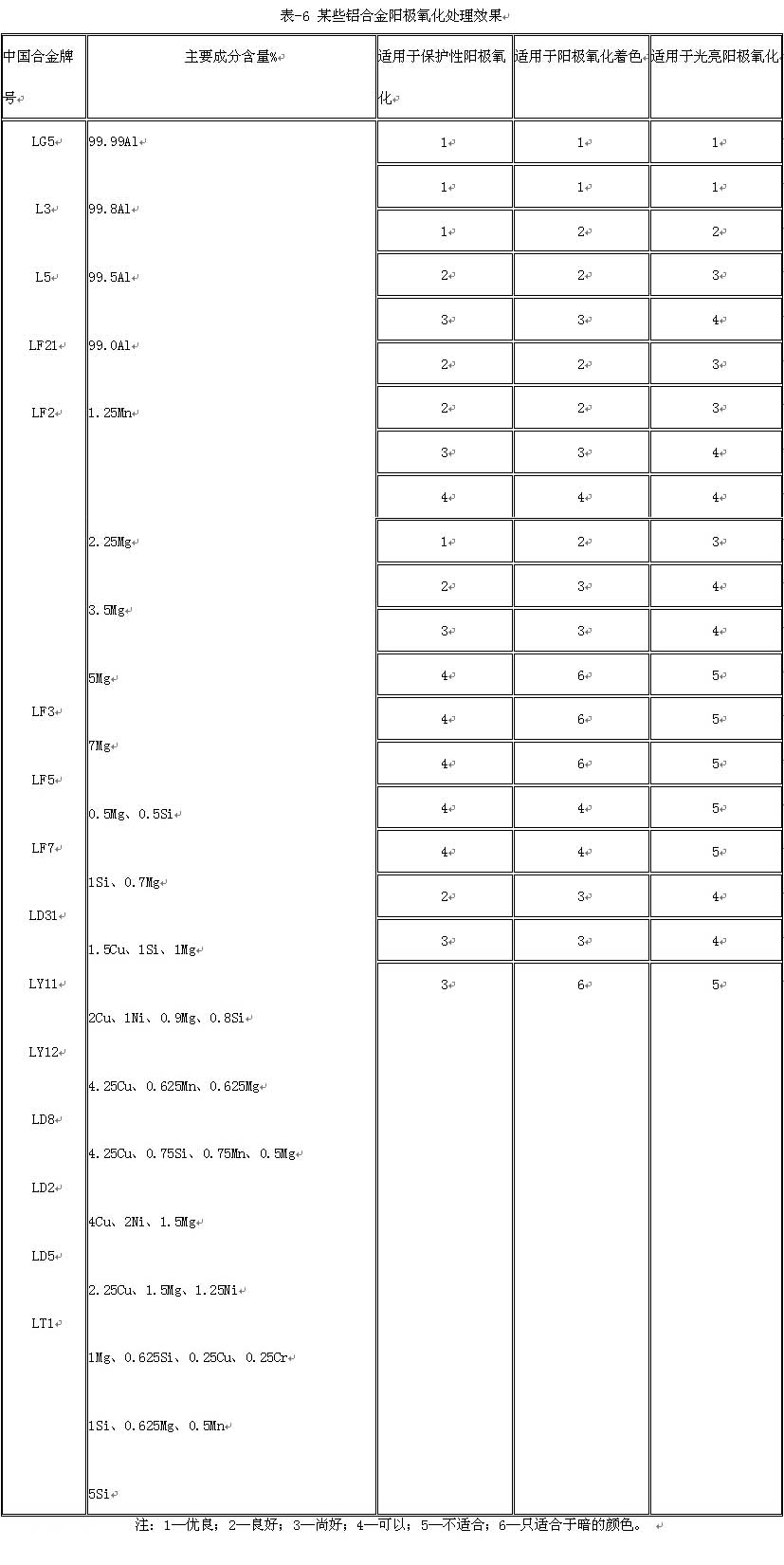

  隨著陽(yáng)極氧化時(shí)間的延長(zhǎng)，陽(yáng)極氧化膜的厚度增加，到一定厚度后，由于膜厚電阻增加、導(dǎo)電能力下降，陽(yáng)極氧化膜的生長(zhǎng)速度減慢，有的合金即使延長(zhǎng)陽(yáng)極氧化時(shí)間，陽(yáng)極氧化的厚度也不會(huì)再增加。不同的鋁合金的陽(yáng)極氧化膜有不同的色彩，純鋁上的膜無(wú)色透明，使金屬的光澤完全保持下來(lái)；高純鋁添加少量的鎂，膜色不會(huì)因陽(yáng)極氧化時(shí)間的延長(zhǎng)而改變，當(dāng)鎂的含量超過(guò)2%，膜變暗濁色；鋁硅合金陽(yáng)極氧化時(shí)，硅不會(huì)被陽(yáng)極氧化或溶解，部分進(jìn)入膜層使膜呈暗灰色。含硅量大時(shí)，陽(yáng)極氧化前先用氫氟酸浸泡，膜色會(huì)有所好轉(zhuǎn)，一般含硅5%以上的合金不適合做光亮著色制品，含量達(dá)13%就難于進(jìn)行陽(yáng)極化處理；含銅的合金，當(dāng)含量較少時(shí)，陽(yáng)極氧化膜呈綠色，隨銅含量的增加，膜薄，色調(diào)深暗。某些變形鋁合金的陽(yáng)極氧化處理見(jiàn)表-6。鋁合金在硫酸溶液中陽(yáng)極氧化，由于陽(yáng)極氧化膜在表面上形成、生長(zhǎng)和溶解，引起電阻的變化，使過(guò)程中的電流、槽端電壓及電流密度都隨之發(fā)生變化。實(shí)際操作中電壓升高不宜太快，否則會(huì)使生成的膜不均勻。



  更多文章鏈接：《鋁件陽(yáng)極氧化膜最常采用的封閉方法》《陽(yáng)極氧化膜的特點(diǎn)》



  相關(guān)標(biāo)簽：陽(yáng)極氧化
