(2)槽液溫度。在陽(yáng)極氧化過(guò)程中，部分電能會(huì)轉(zhuǎn)化為熱量，因此必須對(duì)槽液進(jìn)行冷卻降溫，以維持一個(gè)適宜的溫度范圍。

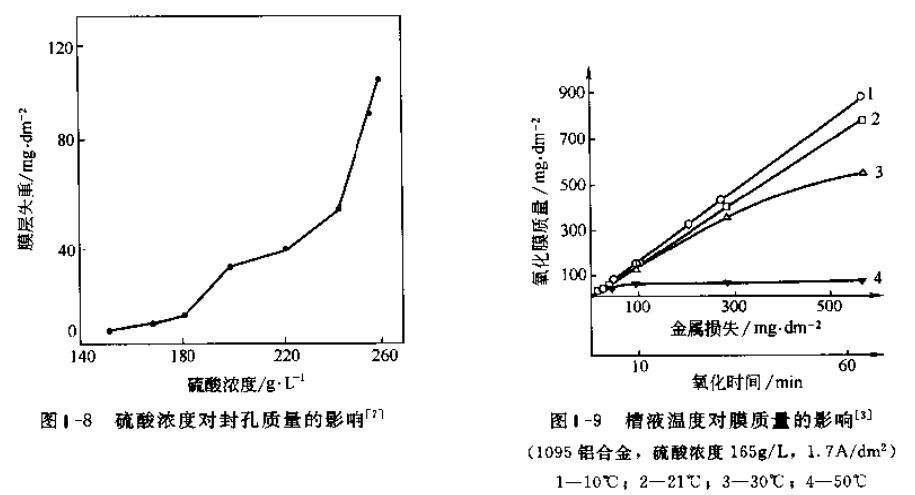

  圖1-9顯示槽液溫度對(duì)膜質(zhì)量的影響，表明隨著溫度的升高.膜質(zhì)量與金屬損失比明顯減小，而且膜的外層硬度較低，對(duì)15μm以上的厚膜特別容易出現(xiàn)這種情況，在大氣條件下這種膜會(huì)出現(xiàn)“粉化”現(xiàn)象。

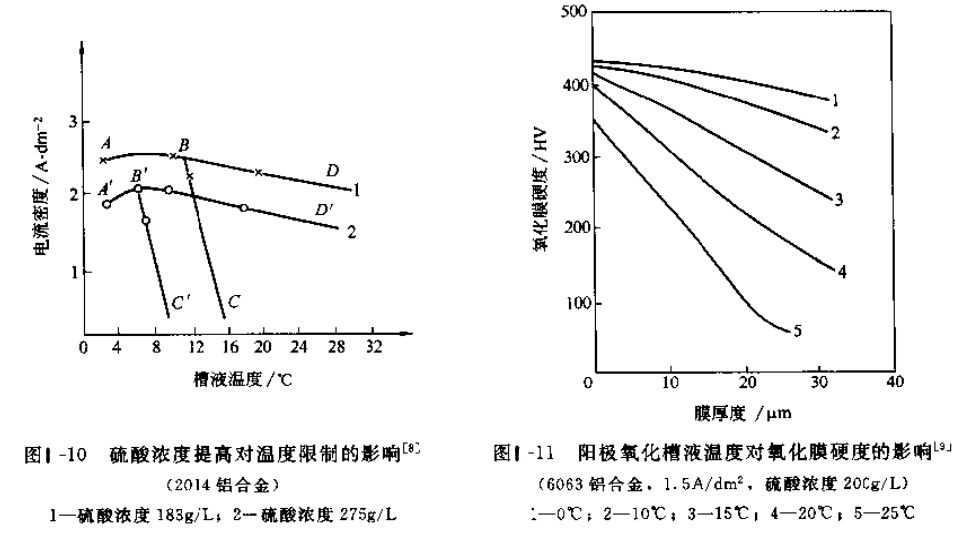

  對(duì)鋁一銅合金系列，溫度對(duì)陽(yáng)極氧化膜質(zhì)量的影響更為明顯。圖1-10所示為2014鋁合金當(dāng)采用硫酸濃度183g/L時(shí)，槽液溫度在15℃以上都生成非晶體的軟膜，而當(dāng)硫酸濃度為



  275g/L時(shí)，要生成致密的陽(yáng)極氧化膜，槽液溫度必須要控制小于約8℃。圖中ABC區(qū)和A'B'C'區(qū)分別為兩種硫酸濃度致密陽(yáng)極氧化膜生成區(qū)。

  圖1-11所示為6063鋁合金陽(yáng)極氧化槽液溫度對(duì)陽(yáng)極氧化膜硬度的影響。表明隨著溫度的提高，膜的硬度下降。

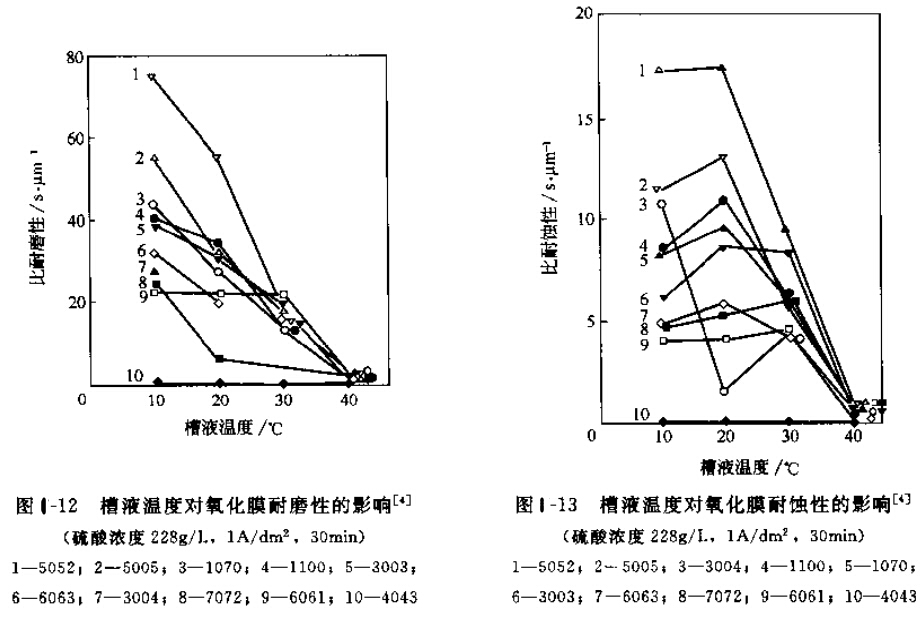

  槽液溫度對(duì)陽(yáng)極氧化膜耐磨性(平面磨耗試驗(yàn))的影響如圖1-12所示。6061鋁合金在10-30℃范圍耐磨性幾乎沒(méi)有影響，一般鋁合金隨著溫度的升高，膜層耐磨性明顯下降，因此要獲得硬度高、耐磨性好的膜層，需采取低溫陽(yáng)極氧化;耐磨性以5052最好，4043最差。

  槽液溫度對(duì)陽(yáng)極氧化膜耐蝕性點(diǎn)堿試驗(yàn)的影響如圖7-13所示。除3004鋁合金在小于30℃比較特殊外，一般鋁合金在20℃時(shí)耐蝕性最好，此后隨著溫度的升高，耐蝕性下降，40℃就下降到最低。耐蝕性與耐磨性相似，以5052鋁合金最好，4043鋁合金最差。



  一般來(lái)說(shuō)，如果其他陽(yáng)極氧化工藝條件恒定，槽液溫度變化會(huì)產(chǎn)生下列影響。

  ①槽液溫度在一定范圍內(nèi)提高。獲得的陽(yáng)極氧化膜重量減小，膜變軟但較光亮。

  ②槽液溫度較高，生成的氧化膜外層膜孔徑和孔錐度趨于增大，會(huì)造成氧化膜封孔困難，也易起封孔“粉霜”。對(duì)6063鋁合金建筑型材，為確保封孔質(zhì)量，溫度不宜大于23℃,

  ③較高槽液溫度生成的氧化膜容易染色，但難保持顏色深淺的一致性，一般染色膜的氧化溫度為20~25℃,

  ④降低槽液溫度，得到的氧化膜硬度高、耐磨性好，但在陽(yáng)極氧化過(guò)程中維持同樣電流密度所需的電解電壓較高，普通膜一般采用18-22℃.

  槽液溫度是陽(yáng)極氧化一個(gè)重要工藝參數(shù)，為確保氧化膜的質(zhì)量和性能要求恒定，一般需嚴(yán)格控制在選定溫度士(1~2)℃范圍內(nèi)，控制和冷卻槽液溫度有下列四種方法。

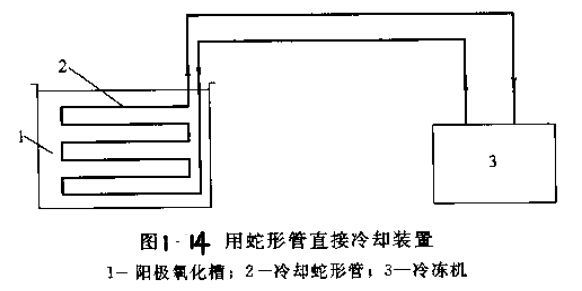

  a.冷凍機(jī)中的致冷劑與安裝在氧化槽內(nèi)的蛇形管連通直接冷卻(見(jiàn)圖1-14)。這種方法優(yōu)點(diǎn)是裝置簡(jiǎn)單、冷卻效率高，適宜小型硬質(zhì)陽(yáng)極氧化廠對(duì)槽液冷卻，但一旦蛇形管出現(xiàn)意外破損，致冷劑泄漏進(jìn)人氧化槽液內(nèi)，會(huì)對(duì)槽液產(chǎn)生致命污染，因此一般工廠不采用這種冷卻

  方法;

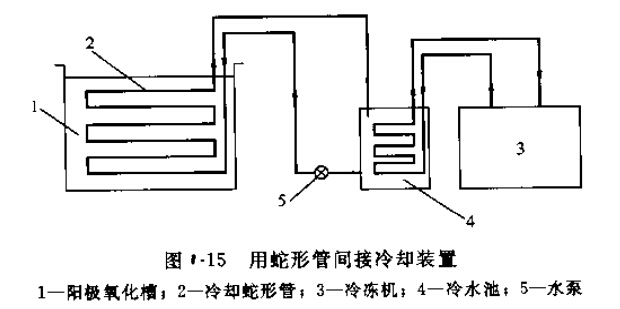

  b.用蛇形管間接冷卻裝置，即冷凍機(jī)冷卻冷水池中的水，再用水泵將冷水打人氧化槽中蛇形管內(nèi)冷卻槽液(見(jiàn)圖1-15)。這種方法雖沒(méi)有致冷劑污染槽液的危險(xiǎn)，但因蛇形管冷卻表面積有限，且占據(jù)氧化槽內(nèi)相當(dāng)一部分位置，所以也僅適合小型陽(yáng)極氧化廠使用。

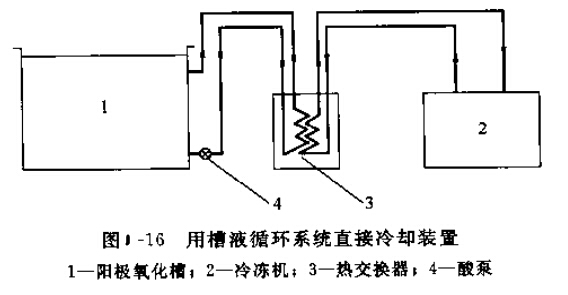

  C.冷凍機(jī)中的致冷劑借助熱交換器冷卻槽液循環(huán)系統(tǒng)中的槽液(見(jiàn)圖1-16)。在正常生產(chǎn)中槽液循環(huán)不停運(yùn)行，利于槽液濃度和溫度均勻，循環(huán)量一般為每小時(shí)2-4倍摘液.這種方法要一臺(tái)專用的熱交換器，也應(yīng)往意一旦熱交換器出現(xiàn)意外破損，槽液直接進(jìn)人冷凍機(jī)，會(huì)造成冷凍機(jī)嚴(yán)重故障，這種方法適合中小型陽(yáng)極氧化廠使用。



  d。用槽液循環(huán)系統(tǒng)間接冷卻裝置，即冷凍機(jī)冷卻冷水池中的水，再用冷水借助熱交換器冷卻槽液循環(huán)系統(tǒng)中的槽液(見(jiàn)圖1-17).這種方法涉及兩個(gè)熱交換過(guò)程，使整個(gè)裝置更復(fù)雜和更昂貴，但控制槽液溫度比較容易，對(duì)普通大型陽(yáng)極氧化廠大多采用這種方法。

  更多文章鏈接：《陽(yáng)極氧化廠_鋁型材制造工藝介紹》



  相關(guān)標(biāo)簽：陽(yáng)極氧化，氧化膜，陽(yáng)極氧化廠，氧化槽
