1、無機顏料染色

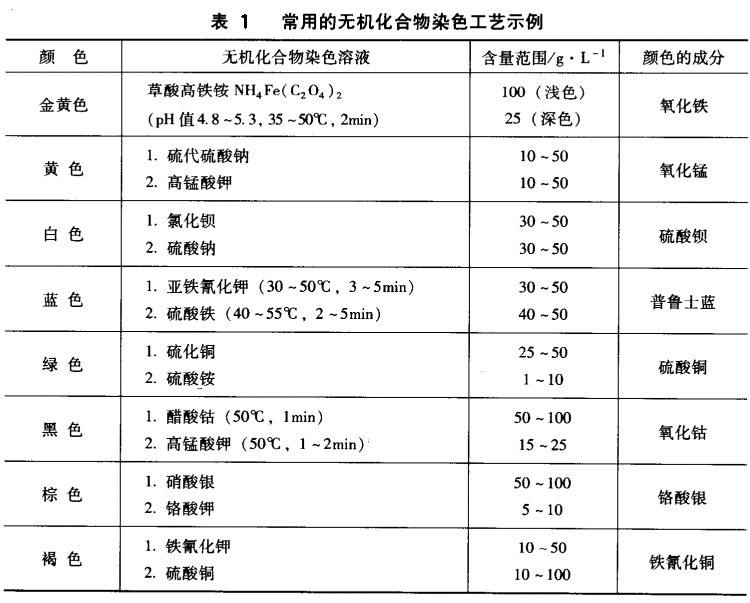

  無機顏料染色一般是通過常溫下在金屬鹽溶液中進行浸漬，將有顏色的無機化合物引人陽極氧化膜的微孔中實現的。（導讀：大朗氧化廠家告訴您哪些因素會影響鋁合金陽極氧化著色 http://www.whsygw.com/Article/yingxianglvhejinyang_1.html）無機顏料染色有一步法和兩步法兩大類，草酸鐵錢染金黃色是目前典型的一步法無機顏料染色工藝。大部分無機物染色是兩步法完成的，例如無機顏料染白色，先在氯化鋇溶液中浸漬幾分鐘，清洗后再在硫酸鈉溶液中浸漬幾分鐘，兩種化合物反應生成白色的硫酸鋇沉積在陽極氧化膜微孔之中。常用的無機顏料及陽極氧化染色工藝如表1所示，除了第1行是一步法陽極氧化染色之外，其余均是兩步法無機染色工藝。表1給出了無機化合物的含量范圍，含量高者染色比較深，可由用戶自行調整使用。


  2、有機染料染色

  有機染料的品種很多，顏色豐富，賦予染色陽極氧化膜色彩變化的靚麗外觀。但是有機染料的耐光性一般比無機染料差些，而且有機染色陽極氧化膜的封孔質量也不理想，基本上只適合于室內裝飾之用。有機染料的陽極氧化染色工藝通常必須將染色溶液加熱，染色速度隨溫度的升高而加快，染色溫度一般控制在50--70℃比較合適。如果陽極氧化染色溫度太高易使染色陽極氧化膜的顏色發花，染色溫度偏低則顏色偏淺。染色溶液的pH值也是一個十分重要的操作參數，即使同一種染料，在不同的pH值時，顏色也會發生變化，因此只有嚴格按照染色的規定操作，才可能防止色差。為了保持染色過程中pH值的穩定，通常在染

  色溶液中加人緩沖物質，如醋酸鈉與醋酸緩沖液等。

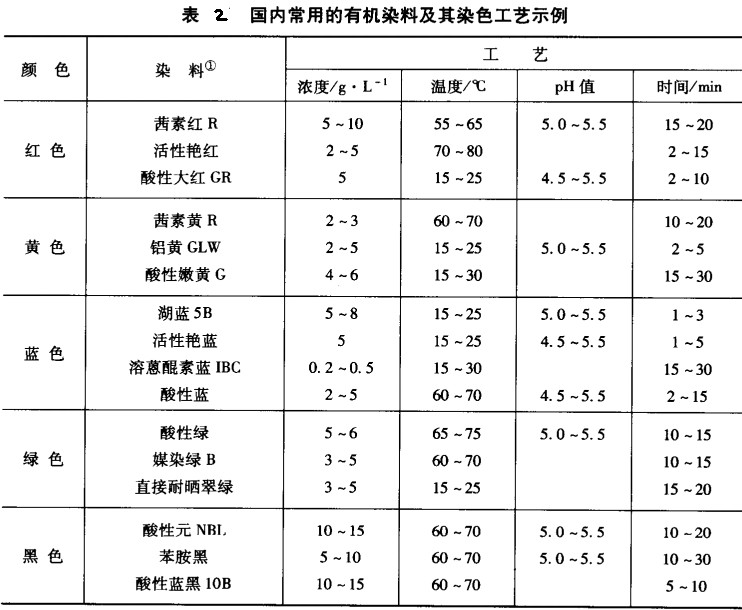

  有機染料按色系分為紅、黃、藍、綠、黑等顏色，表2是國內常用的有機染料及其染色的工藝示例，實際應用中應按照染料的染色說明操作。國外的有機染料更加豐富，染色效果也比較好，尤其是歐洲的公司。但是要想達到優良的效果，必須按照說明書嚴格控制染料濃度，染色液pH值和溫度等參數，不可隨意變化，這在國內有機物染色中是需要特別引起注意的。



  ①一般需加人0.5~1.5mL/L醋酸調節pH值。


  相關標簽：陽極氧化
