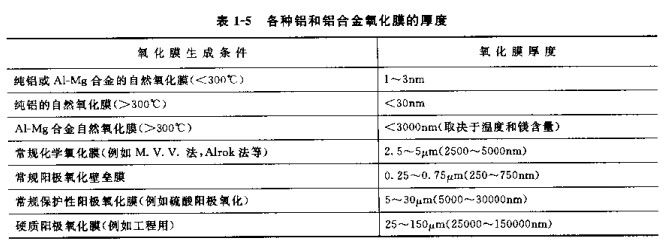

金屬鋁的新鮮表面暴露在大氣中，立刻覆蓋一層很薄的氧化膜，這層膜一旦破損會很快重新生成。（導讀：鋁合金陽極氧化成膜工序中需要注意的技術問題 http://www.whsygw.com/Article/lvjianyangjiyanghua_1.html）這層氧化膜的重要特征是，氧化膜的分子體積化學計量比是鋁基體的1.5倍.這意味著氧化膜處于壓應力下，不僅會連續覆蓋住金屬鋁，而且在一定形變量下不致破裂。在室溫下.1天當中，氧化膜的極限厚度大約為2~3nm.氧化膜的厚度與合金、環境和溫度有關，化學氧化膜和陽極氧化膜的厚度當然還與工藝有關。表1-5所列為各種鋁和鋁合金氧化膜的厚度。


  鋁陽極氧化膜的應用

  在鋁的表面處理技術中，陽極氧化研究最深人，應用最廣泛。鋁合金擠壓型材陽極氧化后廣泛用于建筑物的門窗、幕墻和卷簾，新世紀初我國建筑用鋁材接近鋁總消費的30%,而建筑鋁型材中陽極氧化技術占據市場60%以上.眾所周知鋁陽極氧化膜有兩大類，一類是壁壘型膜，主要用于電解質電容器等方面;另一類是多孔型膜，使用面更加廣闊。就多孔型陽極氧化膜而言，除了建筑和裝飾用鋁材之外，還有PS印刷版、光(熱)反射器、工程用硬質陽極氧化膜等，應用面非常廣泛。直接利用鋁陽極氧化膜的可控制孔徑和孔隙度的十分有規津多孔結構，摻入功能材料，制成一系列功能性陽極氧化膜，譬如電磁膜、分離膜、光電膜、催化膜、傳感膜等。在垂直記錄高密度磁盤、超微過濾介質、土壤濕度測量等方面已經得到應用。20世紀80年代，國外曾經對鋁的功能性陽極氧化膜給予極大希望，專門召集過多次國際性學術會議，描繪出極其美好的前景。但是以后十幾年的發展還沒有達到當年的預計目標和規模。



  相關標簽：陽極氧化
