1.CNC車削數控機床的組成

  CNC車削數控機床的基本構成主要包括控制介質、數控裝置、伺服系統和機床本體。CNC車削數控機床的構成框圖如圖1-1所示。

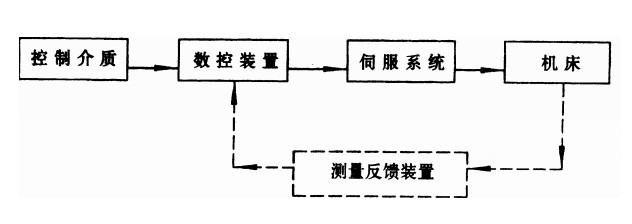

圖1-1 CNC車削數控機床的組成


  2.CNC車削數控機床的工作原理

  CNC車削數控機床的工作原理如圖1-2所示。在CNC車削數控機床上加工零件時，首先要將被加工的零件的狀態、尺寸及工藝要求等，(導讀：大朗數控車床CNC車削加工工藝概述 http://www.whsygw.com/Article/dalangshukongchechua_1.html)采用手工或自動程序編制，并將這些程序儲存在控制介質上(磁盤、光盤、磁帶等)，然后，經過輸入裝置，讀出信息并送入數控裝置。在數控系統控制軟件的支持下，經過處理與計算后，發出相應的指今，通過伺服系統經傳動機構驅動機床有關部件，使機床的刀具與工件及其它輔助裝置按預定的加工程序進行運動，從而加工出符合要求的零件。

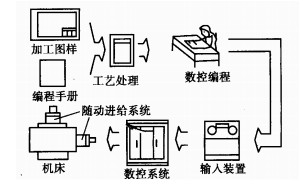

圖1-2 CNC車削數控機床的工作原理
