簡易檢察方法:

  1.觀顏色:已生成陽極氧化膜的純鋁表面呈乳白色，鑄鋁、雜鋁呈灰黑色。未生成陽極氧化膜的表面呈透明的亮白色，有的表面還附有粉紅或灰黑的掛霜。

  2.測電阻:已生成陽極氧化膜的檢測時有電阻，常壓下不導(dǎo)電;未生成陽極氧化膜的檢測時導(dǎo)電。

  3.痕:已生成陽極氧化膜的表面很硬，用針劃時打滑，無劃痕。未生成陽極氧化膜的表面很軟，用針劃時有阻力和劃痕。

  4.聽聲:已生成陽極氧化膜的敲打時發(fā)出清脆聲。未生成陽極氧化膜的敲打時發(fā)出悶聲。

  5.著色檢驗:已生成陽極氧化膜的在染料溶液中能很快染上色。未生成陽極氧化膜的在染料溶液中染不上色。

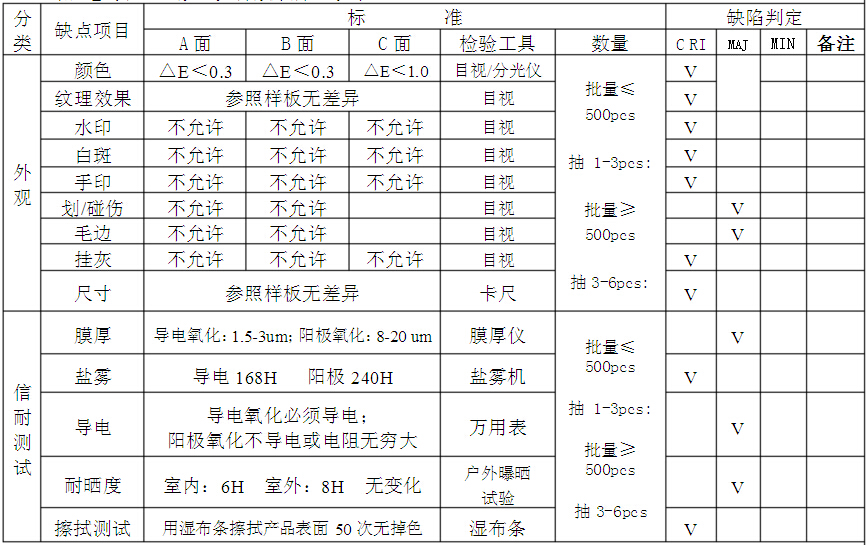

  常規(guī)檢測：

  1.外觀:無白斑、水印、流痕、夾縫或盲孔內(nèi)無殘液、陽極氧化前劃傷目視不明顯的可接受(具體根據(jù)客戶要求檢查)、陽極氧化后的劃傷不允許有

  2.顏色:比對樣板不可有明顯的差異，同一套產(chǎn)品的配件不可顏色差異。

  3.紋理效果:同一位置的配件紋理必須一致。

  4.膜厚:5-20um

  5.鹽霧試驗：陽極氧化一248H，化學(xué)氧化一168H

  6.附著力：3M膠紙無掉膜或掉色現(xiàn)象。



注：
膜厚：可以采用平均陽極氧化膜厚度表示，但在任何時候都不允許陽極氧化膜的最小局部膜厚低于最小平均膜厚的80%
           級別     最小平均膜厚，μm     最小局部膜厚，μm
           AA5           5             4
           AA10          10             8
           AA15          15             12
           AA20          20             16
           AA25          25             20



  更多文章鏈接：《做陽極氧化工藝有哪些順序？》《陽極氧化封孔工序發(fā)生缺陷原因及對策表》



  相關(guān)標(biāo)簽：陽極氧化，陽極氧化處理
