數控機床簡介

  1.數控機床：裝有程序控制系統（數控系統）的自動化機床。即：把數字化了的刀具移動軌跡的信息輸入到數控裝置，經過譯碼、運算，從而控制刀具與工件相對運動，數控加工出所需要的零件的機床。

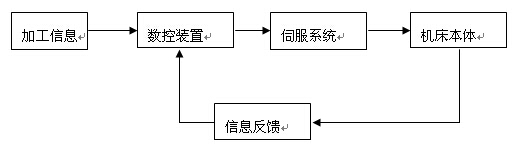

  2.數控機床的工作原理

  3.數控機床的結構

  數控機床主要包括：控制介質、數控裝置、伺服系統、機床主體。


  （1）控制介質：控制介質是指將零件加工信息傳送到控制裝置去的程序載體。

  （2）數控裝置：數控裝置是數控機床的核心，它是根據輸入數據插補出理想的運動軌跡，然后輸出到執行部件加工出所需要的零件。因此，數控裝置主要由輸入、處理和輸出三個基本部分構成。

  （3）伺服系統：伺服系統由伺服電機和伺服驅動裝置組成，是數控系統的執行系統。

  數控系統一般指數控裝置和伺服系統。

  （4）機床本體：機床主機是數控機床的主體。它是在數控機床上自動地完成各種切削加工的機械部分。

  1.1.2數控機床分類

  1.按加工工藝方法分類

  （1）金屬切削類數控機床。如：數控車床、銑床、鉆床、磨床等。

  （2）特種加工類數控機床。如：數控電火花線切割機床、數控電火花成型機床、數控激光加工機床等。

  （3）板材加工類數控機床。如：數控壓力機、數控剪板機和數控彎折機等。

  2.按控制運動的方式分類

  （1）點位控制運動點位控制運動指刀具相對工件的點定位，一般對刀具運動軌跡無特殊要求。

  （2）直線控制運動直線控制運動指刀具或工作臺以給定的速度按直線運動。

  （3）輪廓控制運動輪廓控制運動指刀具或工作臺按工件的輪廓軌跡運動，運動軌跡為任意方向的直線、圓弧、拋物線或其它函數關系的曲線。

  3.按進給伺服系統控制方式分類


  （1）開環控制系統這種控制系統采用步進電機，對執行機構不檢測，無反饋控制信號。

  （2）閉環控制系統這種控制系統絕大多數采用伺服電機，有位置測量元件和位置比較電路。


  （3）半閉環控制系統這種控制系統的位置測量元件不是測量工作臺的實際位置，而是測量伺服電機的轉角，經過推算間接測量工作臺位移，不能補償數控機床傳動鏈零件的誤差。


  4.按可聯動的坐標軸分類

  數控機床的聯動數是指機床數控裝置的坐標軸同時達到空間某一點的坐標數目。目前有兩軸聯動（數控車床、數控線切割機床）；三軸聯動（數控銑床）；四軸聯動、五軸聯動（加工中心）

  1.1.3數控機床的特點

  1.1.4機床數控技術的發展趨勢

  1.高速化

  2.高精度化

  3.多功能化

  4.數控加工功能復合化
